Prismen

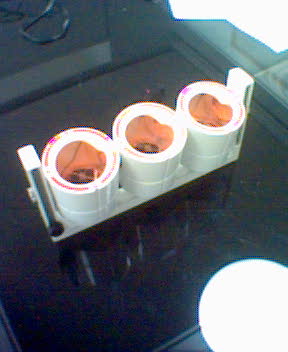

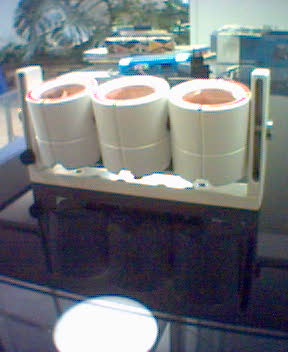

Prismenanordnung mit 3 Prismen im Rahmen. In diesem Fall dient das System zum Ausmessen von Anflugstrecken (ILS - Loc/GP) auf Flugplätzen in Verbindung mit Lasergestützten Systemen.

Rahmen kann mit unterschiedlichen Bohrungen auf der Unterseite versehen werden, in diesem Fall 12mm Standardgewinde. Aber auch andere Gewinde möglich.

Prismen SE-KTR1/SE-GPH-1

Pulverbeschichtetes Gehäuse. Prismenneigung über Feststellschraube klemmbar. Die Horizontierung erfolgt mit der in den Kipphalter integrierten Dosenlibelle. Kippachsenmaß: 100mm, Offset: 34mm
liefebare Ausführungen:
mit 5/8" Gewinde oder Leica-Anschluß

Prisma GPR-1

preiswertes Prisma mit Halterung und Zieltafel aus schlagfestem Polycarbonat. Die Prismenmitte liegt aus konstruktiven Gründen außerhalb der Kippachse. Offset: 34mm nur mit Leica-Anschluß lieferbar



Doppelpentagon

mit 2 Prismen 90° + 180° und Mitteldurchblick ( Gelbfilter)
Großes Gesichtsfeld. Genauigkeit unter 1´
Grundflächenverspiegelung für Steilsicht. Metallgehäuse mit
Drehverschluß und Arretierung. Schnurlot einhängbar oder
auf einen Lotstab aufsteckbar. Inkl. Etui.

Doppelpentagon mit optischem Lot - Winkel-Prisma GP1

Steilsicht-Doppelpentagon in Ganzmetallfassung. Hochwertig geschliffene Prismen, gefasst in einer Metallkonstruktion mit Drehverschluß geben dem Winkel-Prisma die erforderliche Qualität und Genauigkeit. Der Planplattendurchblick liegt in der Mitte. Schliffgenauigkeit 1'

Winkel-Prisma GP1L

wie GP1, jedoch mit zuzüglichem Einblick als optisches Lot zum Bodenpunkt

Winkel-Prisma GP2

Ausführung wie GP1, jedoch ohne Steilsicht

Winkel-Prisma GP2L

mit optischem Lot

Winkel-Prisma GP3

Ausführung wie GP1, jedoch mit Durchblick über und unter den Prismen

Winkel-Prisma GP3L

mit zuzüglichem Einblick als optisches Lot zum Bodenpunkt





Winkelprisma

mit 90° Prisma, Kathede 25*10mm, mit Etui

Zubehör

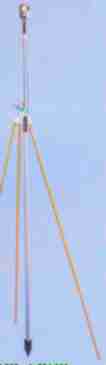

Lotstab aus Metall

teleskopartig ausziehbar von 100cm-180cm,
Spitze als Lot, Kopf mit kegelartigem Adapter
(In Abbildung mit Fluchtstabstativ)

Lotstab aus Holz

Durchmesser 28mm, PVC-Überzug rot/weiß mit Passstück für
Doppelpentagone und Winkelprismen.

Universal-Prismenstäbe aus Alu

Aussen pulverbeschichtet gelb, Innenrohr eloxiert. Einfache Bedienung: Prismenstab halten, ausrichten, klemmen und die Höhe exakt einstellen. Prismenstab wird wahlweise mit einem Universaladapter mit einem Verstellbereich von bis zu 60mm oder auf Wunsch mit einem Prismenadapter, der bereits auf das entsprechende Prisma angepasst wurde

lieferbare Ausführungen:
130-215cm mit Druckklemmung oder

Zubehör
1,00m Verlängerung 5/8"-5/8" oder Leica-Leica
Zweibeinstrebe (siehe Abb. ganz rechts)

Mini-Prismenstäbe

damit können Sie Ihren Reflektor sehr dicht über dem Boden ausrichten. Der bei einer leicht dejustierten Dosenlibelle entstehende Fehler wirkt sich so erheblich schwächer aus als bei einem normallangen Prismenstab aus. Solide Ganzmetallkonstruktion mit justierbarer Dosenlibelle.

lieferbare Ausführungen:
mit Leica-Anschluß oder 5/8" Gewinde
