Innenausbau-Laser
Man. Rotationslaser QL-40![QL40.jpg (29313 Byte)](images/Vermessung/Rotation/QL40_small.jpg)
preisgünstiger Rotationslaser (horizontal +
vertikal). Der QL-40
wird mit Hilfe der präzisen Libellen und der beiden Justier-
schrauben ausgerichtet. Neben Punkt- und Rotationsbetrieb
kann auch im Scanmodus gearbeitet werden. Hierfür muß
nur der Schaltring nach oben gezogen werden. Der QL-40 ist
ein manuell einzustellender Rotationslaser mit gut sichtbarem
Laserstrahl. Techn. Daten siehe Leistungsübersicht
Autom. Rotationslaser QL-200![QL-200.jpg (1972 Byte)](images/Vermessung/Rotation/QL-200_small.jpg)
Ein Horizontal-/Vertikal-90° Automat ohne Libellen
und Justage-
vorrichtung mit eingebauten Stativanschlüssen. Vollautomatischer
Rotationslaser mit sichtbarem Laserstrahl für das prof. Bauwesen.
Der Laser eignet sich für alle gängigen Meß- und Nivellierarbeiten,
sowohl im Innen- als auch Außenbereich. QL-200 mit fest montiertem
Umlenkprisma. Techn. Daten siehe Leistungsübersicht
Betriebsarten:
- Rundumrotation mit 4 Geschwindigkeiten
- Punktbetrieb: Verfahren des Punktes von Hand oder mittels
Fernbedienung
- Standardlinie: Scanning Funktion mit definiertem Linienbereich
- programmierbare Linie Anwenderdefiniert
Lieferumfang:
Umlenkprisma, Reflexplatte, Zieltafel, 4 Akkus, Ladegerät, Lasersichtbrille im Koffer
Automatischer Rotationslaser RL-H3C![600180.jpg (11931 Byte)](images/Vermessung/Rotation/600180_small.jpg) ![600180-1.jpg (7518 Byte)](images/Vermessung/Rotation/600180-1_small.jpg)
horizontiert sich selbst im Bereich von +/- 3°Laser wird auf Stativ
befestigt und eingeschaltet. Dann justiert die Automatik den Laser und der
Rotorkopf beginnt zu drehen.
Wasserdichtigkeit: IP56
Temperaturbereich -20°-+50°C
techn. Daten siehe Leistungsübersicht
Inklusive Empfänger LS70C![Linienlaser_PLS-2.jpg (5342 Byte)](_derived/rotationslaser.htm_txt_Linienlaser_PLS-2_small.gif) ![Linienlaser_PLS-360.jpg (6099 Byte)](_derived/rotationslaser.htm_txt_Linienlaser_PLS-360_small.gif)
Linienlaser PLS-2
Linienlaser PLS-360
Selbstnivellierender 5-Punkt Laser MP5![600225.jpg (10389 Byte)](images/Vermessung/Rotation/600225_small.jpg)
Der MP5 - Nachfolger des RoboVector - ist ein selbstnivellierender Punktlaser mit
orthogonalen (90°) Laserstrahlen, die gleichzeitig horizontale, vertikale und seitliche (Kreuz) Referenzpunkte
anzeigen. Der MP5 eignet sich besonders zum Loten in Innenräumen.
Selbstnivellierbereich: +/-5° in allen Richtungen, Genauigkeit: +/-2mm auf 10m,
sichtbar bis zu 30m. Laserdiode: 1mW, 635nm, Klasse 2.
Techn. Daten siehe Leistungsübersicht
Lieferumfang:
Universalhalterung zur Befestigung mit Schrauben an Wänden und Pfosten, auf
Stativen mit 1/4" und 5/8" Gewinden, an Rohren mit Zurrgurten oder
Klemmen oder durch eingebaute Magnete an Stahlträgern

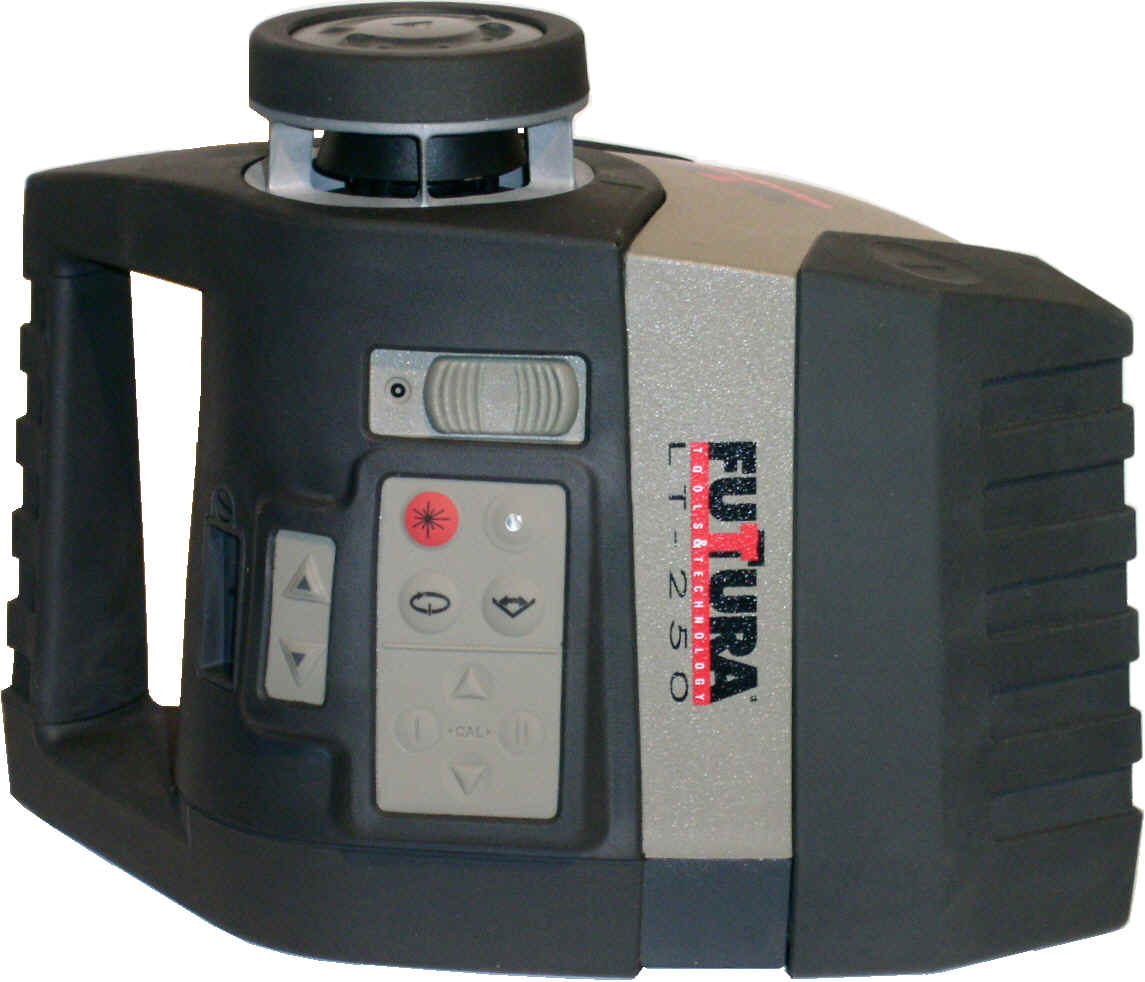

Futtura LT-250 Rotationslaser![wpe1.jpg (70506 Byte)](images/Vermessung/Rotation/rotati1.jpg)
vollautomatische Horizontierung innerhalb +/-6° manuelle Horizontierung
mithilfe beleuchteter Libelle und 2 Tasten für Servomotoren. Eingebaute
"Tilt"-Kontrolle schützt zuverlässig vor falschen Messungen. Gut
sichbarer 635nm-Diodenlaser (Kl. II), sehr robustes Gerät.
Genauigkeit horizontal +/- 1mm (10m Horizontal)
Genauigkeit vertikal +/- 2mm (10m vertikal)
Horizontierung +/-6°
Rotation 300/600/1200 UpM
Betrieb mit 4*LR20 Batterien, Low Battery Anzeige
Modell
|
QL-40
|
QL-200
|
RL-H3C
|
Reichweite
|
|
|
|
ohne Detektor
|
bis ca. 30m
|
bis ca. 60m
|
- |
mit Detektor
|
bis ca. 100m
|
bis ca. 200m
|
2-300m |
der Fernbedienung
|
- |
50m
|
- |
Genauigkeit
|
|
|
|
Horizontal
|
+/-0,03%
|
+/-0,015%
|
+/-3,6mm / 50m(+/-15") |
Vertikal
|
+/-0,03%
|
+/-0,015%
|
- |
Lot
|
+/-0,03%
|
+/-0,015%
|
- |
Selbstnivellierbereich
|
- |
8%
|
+/-3° |
Rotationsgeschw.
|
70-680U/min
|
10/80/280/800 U/min
|
600 U/min |
Betriebsdauer
|
40h (Batterie)
|
>10h
|
ca. 60h (Batterie) |
Leistung
|
1mW
|
1mW
|
k.A. |
Wellenlänge
|
635nm
|
635nm
|
650nm
|
Strahldurchmesser
|
ca. 6mm
|
ca. 6mm
|
ca. 6mm
|
Laserklasse
|
II |
II |
II |
Zubehör:
Maschinen-Empfänger LS-B3![600190.jpg (12077 Byte)](images/Vermessung/Rotation/600190_small.jpg)
durch seine Magnetklemmung ist der LS-B3 in Sekunden am Baggerstiel
befestigt und sofort einsatzbereit. Der LS-B3 garantiert
Ihnen maximale Sicherheit und höhere Effektivität bei Erdbewegungsarbeiten.
Raupeneinstellung +/- 10mm
Baggereinstellung +/- 15mm
Null-Linie "Auf Höhe" wählbar +/- 40mm
Betriebsdauer mit 4 Trockenbatterien ca. 40h
Detektoren![NLD20.jpg (29557 Byte)](_derived/rotationslaser.htm_txt_NLD20_small.gif) ![](_derived/rotationslaser.htm_txt_Detektor-2.gif) ![600180-1.jpg (7518 Byte)](_derived/rotationslaser.htm_txt_600180-1_small.gif)
erlaubt auch bei extrem heller Umgebung oder großen Entfernungen die Position des Laserstrahls festzustellen. Gut geeignet für den Außenbereich.
techn. Daten
|
Lasereye LY-0
|
NLD-20
|
Lightning
|
LS-B3 |
Reichweite
|
100m |
200m |
600m |
400m |
Empfangsbereich
|
90° |
180° |
90° |
180° |
Länge Empfangsleiste
|
70mm |
90mm |
50mm |
200mm |
Genauigkeit
|
|
|
|
s.o. |
Fein
|
- |
+/-1mm |
+/-1mm |
- |
Grobbereich
|
+/-2mm |
+/-3mm |
+/-3mm |
- |
Fernbedienungen![](_derived/rotationslaser.htm_txt_Fernbed-600585.gif) ![](_derived/rotationslaser.htm_txt_Fernbed-600586.gif)
für QL-200 600586
für AM110HV o.Abb.
für andere Geräte 600585
Wandhalterung![](images/Vermessung/Rotation/Halter.jpg)
Zum Decken abhängen. Die Wandhalterung an der 1. Systemschiene
befestigen, den Laser auf die exakte Höhe einstellen. Die Wandhalterung
wird oft auch Vertikalhalterung für einen sicheren Stand des Lasers benötigt.
Eignet sich immer dann, wenn kein Stativ aufgestellt werden kann bzw.
bei großer Höhe.
Neigungskeil![](images/Vermessung/Rotation/Neigungskeil_small.jpg)
Systemzubehör für alle Baulaser mit abschaltbarer
Automatik. Hiermit können auf einfachste Weise manuelle Neigungen auf
wirtschaftlichste Weise zu sehr geringen Anschaffungskosten realisiert werden.
%-Skala bis 100%, Grad-Skala bis 90°, witterungsbeständige Laser-Gravur.
Mit integrierter Dosenlibelle zur waagrechten Aufstellung des Statives.
Visiereinheit
Schnurgerüsthalter![](images/Vermessung/Rotation/Bohlenhalterung_small.jpg)
mit diesem Schnurgerüsthalter können Sie Achsen
durch die Baugrube legen. Durch vertikales Aufschrauben des Baulasers auf den
Schnurgerüsthalter entfällt das Spannen von Schnüren. Variable Befestigung
durch Schnellverschluß.
Estrichbügel![](images/Vermessung/Rotation/Estrichbugel_small.jpg)
der Estrichbügel kommt bei bodennahen Anwendungen zum
Einsatz, also auch deutlich unter dem Meterriß. Die Einsatzgebiete sind z.B.
Bodenleger, Estrichleger, Kabelkanäle und Steckdosen setzen, verlegen von Heizkörpern
und Rohren. Der Estrichbügel wird einfach an die geparkte Verlängerung aus
unserem Stativprogramm befestigt.
|
